Kasutajaliides
Kõige suurem moderniseerimisprojekt Alibre ajaloos. Iga dialoog – ümber mõeldud.
Täielik dialoogiakende uuendus
Kõik dialoogid kogu tootes on hoolikalt ümber mõeldud ja optimeeritud järgmiste põhimõtete alusel:
✔ Ülalt alla loogika
✔ Sisendid on peidetud, kuni need on kasutatavad
✔ Lihtsustamine ja korrastamine igal võimalikul juhul
✔ Vajadusel eemaldada liigsed vajutused
✔ Disaini järjepidevus
✔ Lihtne, otsekohene keel ja sisendid
✔ Võimalikult visuaalne

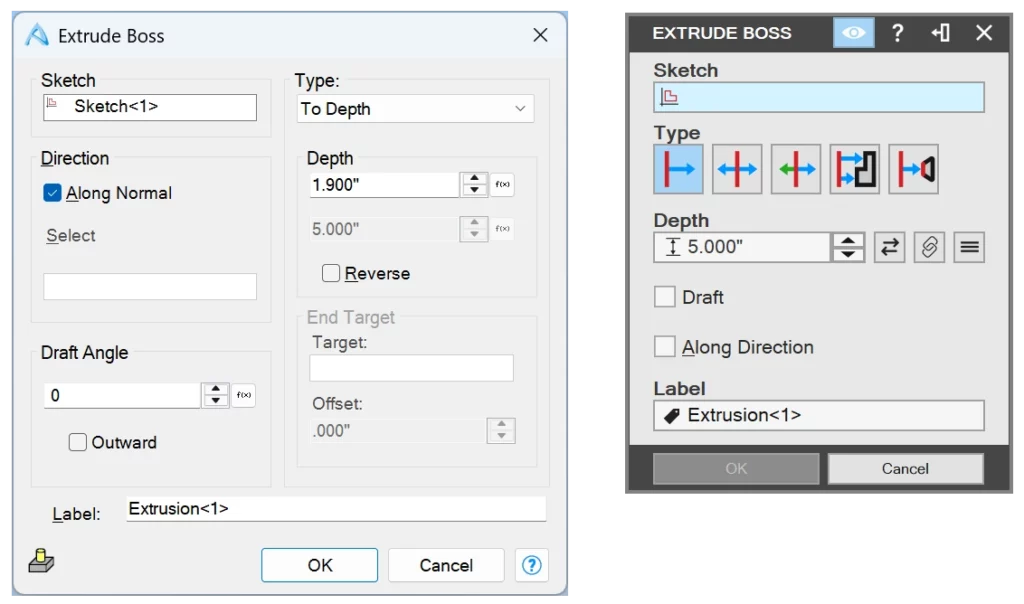

Puhtam, väiksem, vähem pealetükkiv
Keskmiselt on dialoogid umbes 20% väiksemad, mõnel juhul isegi kuni 40% väiksemad, ilma funktsionaalsust või klikkide arvu suurendamata. Kasutamatute juhtnuppude läbimõeldud peitmine võimaldab dialoogidel näidata ainult kõige olulisemat teavet, vähendades ajukoormust asjade ignoreerimisel, mida ei saa kasutada, ning maksimeerides ekraanipinda

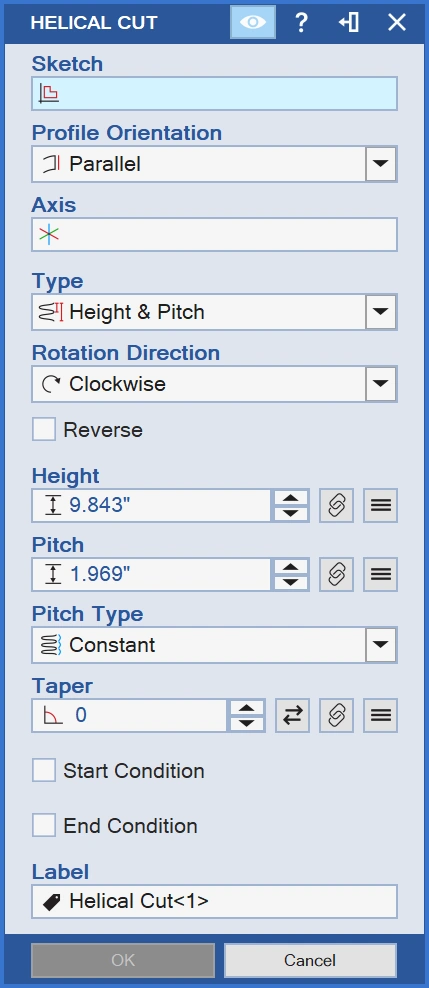

Vertikaalne paigutus
Vertikaalne, ülalt-alla lähenemine juhib pilgu ja töövoo valikute loendis alla, lihtsustades navigeerimist ja suurendades kiirust. Mitu vahekaarti on asendatud teiste lahendustega, tagades, et kõik valikud on kohe ühes kohas kättesaadavad

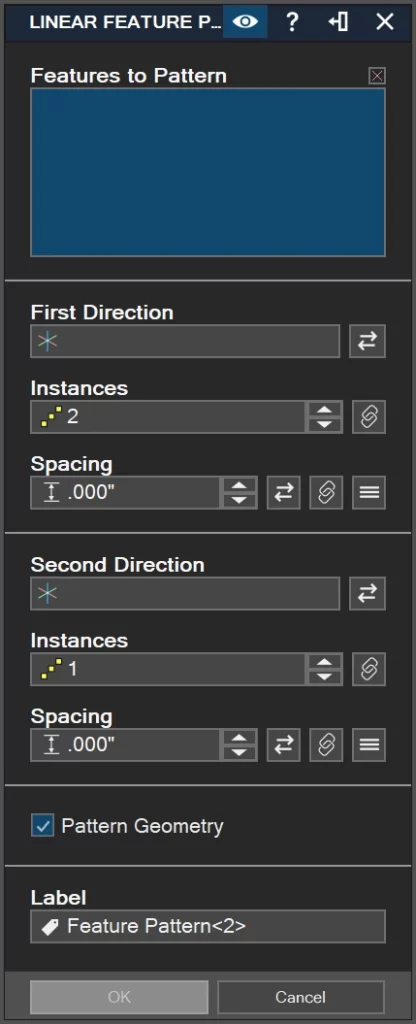

Tume režiim (päriselt!)
Tume režiim on laiendatud ka dialoogidesse, võimaldades nüüd täielikku tumeda režiimi kogemust. Süsteemi valikud ja 2D joonistamise tööala on veel jäänud, kuid oleme 96% juba ära teinud!

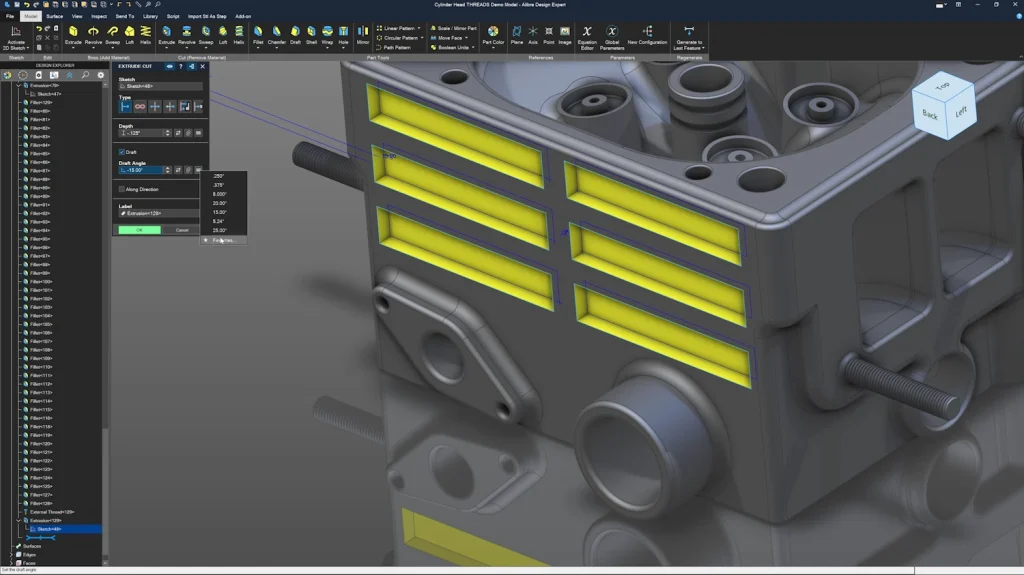

Dokitav
Dialoogiaknad saab mugavalt kinnitada töökeskkonna vasakule ülemisse nurka, hoides neid ühes kindlas asukohas, mis on võrdselt kättesaadav nii töökeskkonna kui ka Design Exploreri jaoks – see vähendab hiire liikumist ja hoiab mudeli võimalikult hästi nähtaval.

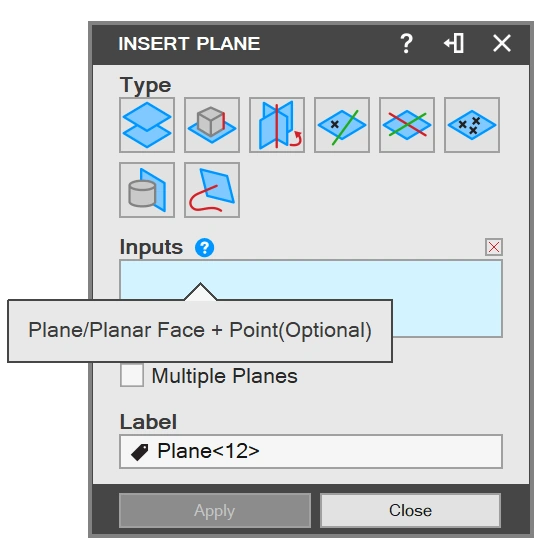

Vihjed
Tootesse on lisatud täiendavat teavet, et juhtida teie tähelepanu nõuetele, erijuhtudele ja muule olulisele infole. See muudab ootused selgemaks ja vähendab vajadust abiotsingut läbi tuhnida.

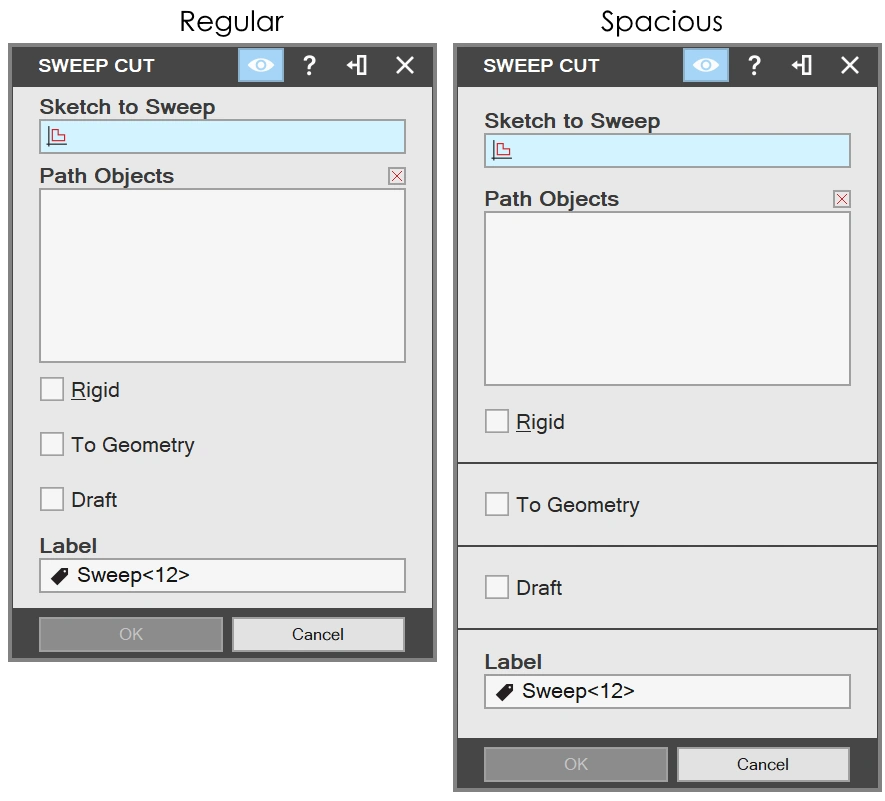

Optimeerimine loetavuse või kiiruse jaoks
Kaks režiimi võimaldavad teil valida stiili, mis sobib kõige paremini teie kogemusele, nägemisele, monitori resolutsioonile ja üldistele eelistustele. Režiim „Regular” on suunatud tõhususele, väiksemale ekraanikoormusele ja vähemale hiire liikumisele. Režiim „Spacious” on suunatud avaramale kasutuskogemusele.

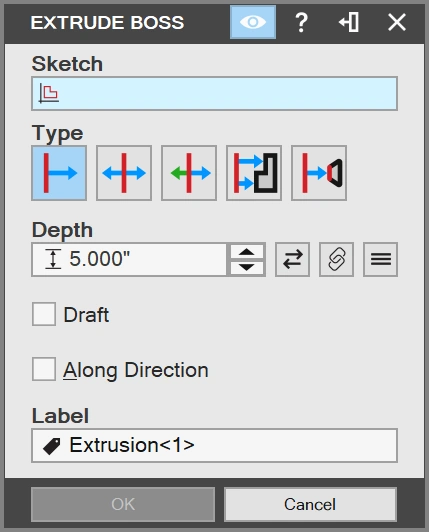

Sisestus- ja rippmenüü ikoonid
Ikoonid kaunistavad sisestusvälju, et oleks ühe pilguheiduga selge, kuidas sisestust tõlgendatakse.

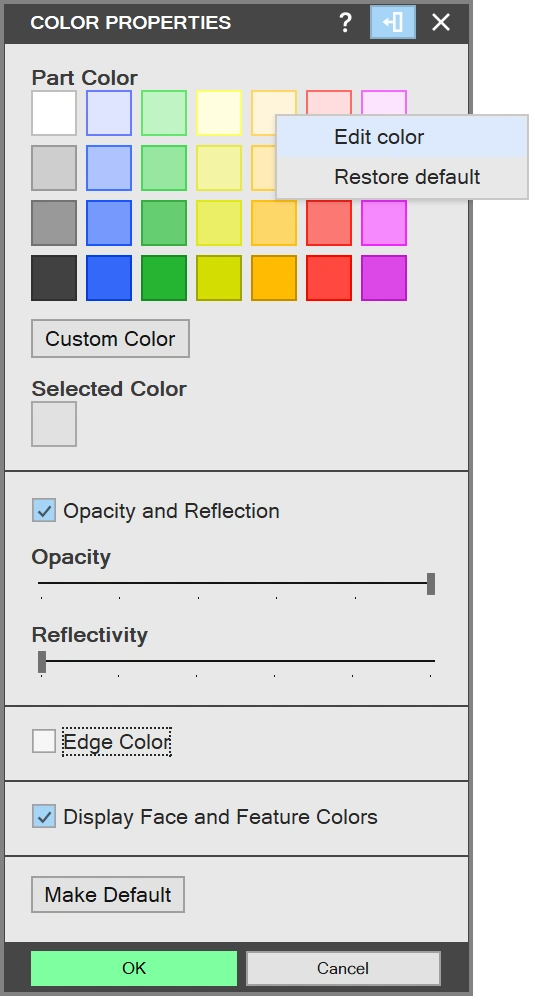

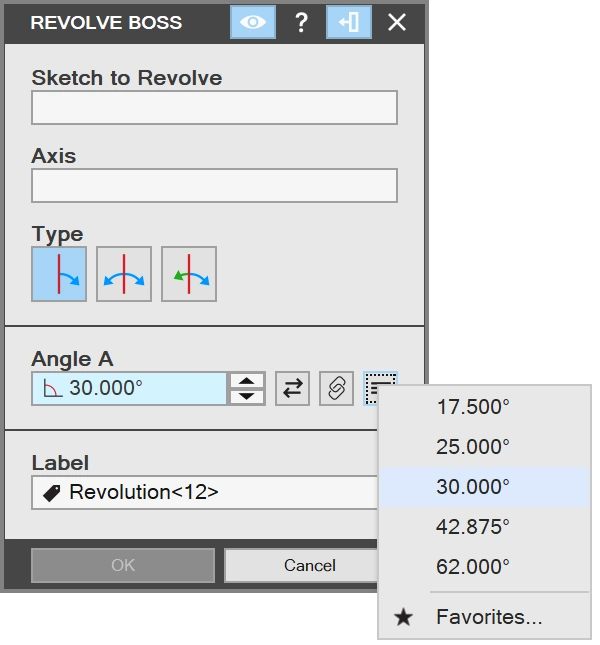

Lemmik sisestused
Looge nimekiri lemmikute lineaarsetest ja nurgaväärtustest ning rakendage neid kiiresti ühe klõpsuga mis tahes sisestusele.

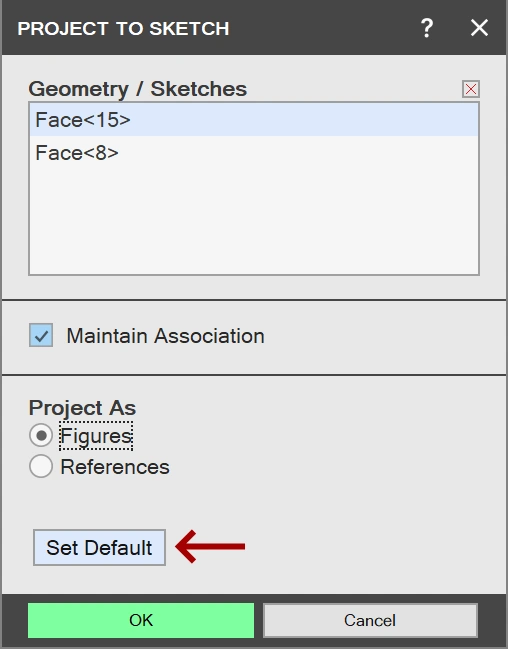

Rohkem vaikimisi seadeid
Võimalus määrata vaikimisi seaded mõnedele sagedasti kasutatavatele tööriistadele, nagu „Project to Sketch”, on jaotatud üle kogu toote, vähendades korduvaid hiireklõpse, kui olete leidnud endale sobiva töövoo.
Meeldivad parandused kõikjal
Kogu tootes on mõeldud läbi segased, ebajärjekindlad või tüütud interaktsioonid, mis häirivad teie töövoogu ja muudavad kasutuskogemuse ebamugavaks. Need on asendatud lihtsate, intuitiivsete ja tõhusate lahendustega.
Täielik kujunduse uuendus
Muudatusi on liiga palju, et neid kokku lugeda – oleme läbi vaadanud iga dialoogakna ja teinud järjekindlalt muudatusi, et luua tõhusam, kasutajasõbralikum ja meeldivam kasutuskogemus. Vähendasime klõpsude arvu. Suurendasime selgust. Teile hakkab see kindlasti meeldima.
Palju kasutajate tagasisidet
Oleme aastatepikkuse kasutajate tagasiside põhjal kokku kogunud nii vana kui ka uue tagasiside ning teinud suuri pingutusi, et vastata võimalikult paljudele – antud näites on konkreetsetele sisenditele rohkem tähelepanu pööratud. Üksikult võib olla raske neile keskendumist õigustada –, kuid kokkuvõttes muudavad nad kasutatavust ja naudingut tohutult.

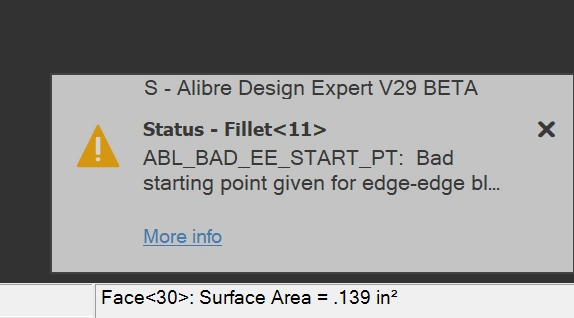

Mitte blokeerivad teated
Kas olete kunagi sisestanud faasi väärtuse ja saanud selle tüütu hüpikakna, mis teatab, et see ei tööta? Peate peatama oma tegevuse, vajutama OK ja proovima uuesti. Siis juhtub see uuesti?
See on tüütu ja katkestab teie töövoo. Uue stiiliga hüpikaknad teavitavad teid sama infost vaikselt, ilma et teie tööd katkestaksid. Vajutage seda faasi suurendamise nuppu nii palju, kui soovite!
Täiustused ja veaparandused
Üldine

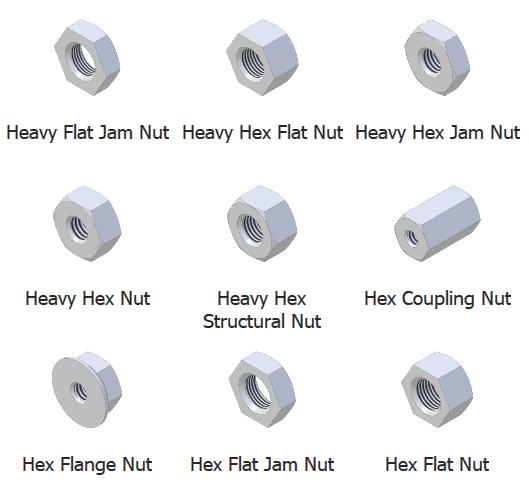

Kinnitusvahendid – Alibre Toolbox
Järgnevatel kuudel hakatakse lisama uusi standardeid, mis hõlmavad:
ANSI toll
ANSI meetermõõdustik
ISO
DIN
JIS
GB
Lae alla menüüst System Options > All Workspaces > Toolbox
Erinevate versioonide paigaldamine
Uue verisooni puhul eemaldatakse põhjalikumalt vana versiooni jääkfailid, kaustad ja otseteed.
Failide seostamine erinevate Alibre versioonidega
Alibre Designi ja Windowsi integratsiooni täiustamine, et tagada kohalike ja imporditud CAD-failide õige seostamine olukorras kus arvutis on mitu Alibre versiooni
Importimine murdühikute korral
Probleemid, mis ilmnevad, kui kasutaja impordib faili, mille mudeliühikud ei ole tollid, ja kasutaja(te) vaikimisi kuvamisformaat on seatud murdühikutele.
Logifailide puhastamine
Logifail täitus tarbetult pikkade ja korduvate sissekannetega.
Toolboxi näidiskausta kustutamine
Varasemalt ei olnud võimalik kustutada näidiskausta.
Drawings
Painde suuna märkused DWG/DXF-failides
Nüüd saate oma eksporditud 2D-joonistel märkida lehtmetalli painde keskpunktid painde suuna märkustega, mis muudab tootmise protsessi selgemaks.
Servade nähtavus varjutatud vaadetes
Mõnel juhul ei ole võimalik kontrollida servade nähtavust joonisevaadetes
Punased viited BOMis peale ümberprojekteerimist
Joonisfaili vaadete ümberprojekteerimine vahetult pärast „Salvesta kõik nimega” toimingut muudab kõik BOM-märkused punaseks, kuna BOM-kirje number muutub.
Punased viited BOMis peale failidepaki lahtipakkimist
Joonise BOM-märkused muutuvad punaseks pärast failidepaki taastamist ja seejärel kõigi vaadete ümberprojekteerimist.

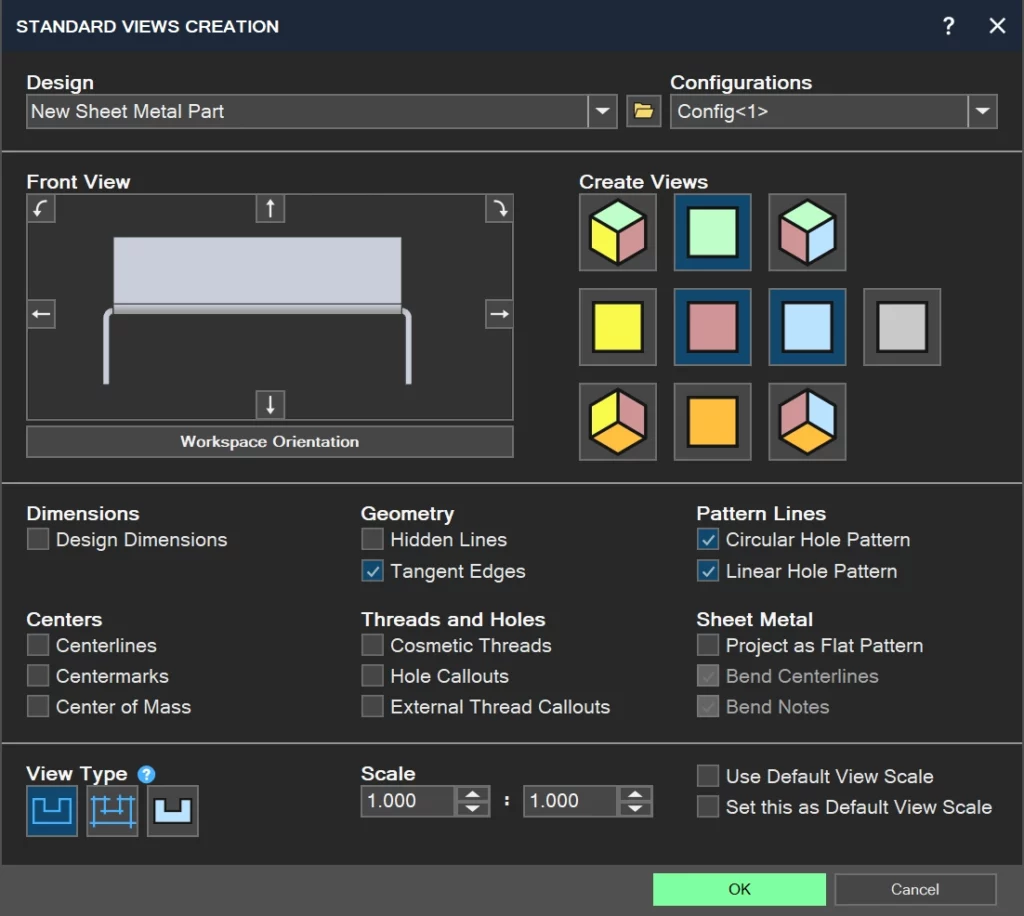

Kursori välimus vaate loomise dialoogis
Ootekursor kuvatakse valesti, kui hiir viiakse joonise standardvaate loomise dialoogis 3D-eelvaateakna kohale.
Joonise teksti ja märkuste värv
Joonise teksti ja märkuste värvi seadeid ei järgita korrektselt, kui süsteemi valikute lehel tühistatakse 2D-antialiasingu valik.
Detailid(part)
Kursiivkirjas märkus
Design Explorer ei näidanud kursiivkirjas märkust katkenud jooniste puhul.
Failispetsiifiline kokkujooksmine
Osade failide avamine lõppes tarkvara kokkujooksmisega.
Visand pinna nähtavus
Visand pinda ei ole näha, kui tasapinnal polekõrgust ega laiust.
Probleem faili importimisel
Suure STEP faili avamine ebaõnnestus.
Avade tööriist Atom3D’s
Aukude tööriista käivitamisel ei avane Atom3D-s visandamise menüü riba.
Nurga raadiused valemitest
Nurga raadiuste määramiseks joonisel polnud võimalik kasutada valemite väärtusi.
Pinna lisamine 3D-sketšile
Pinna lisamine 3D-sketši trajektoorile ebaõnnestub, kui 3D-sketš sisaldab kaart.
Visand joonte peegeldamine
Peegeldamisel ei saanud valida visand jooni.
Parandatud vead koostudega seoses
Koostude omavahelised seosed
Koostude omavahelised seosed alati ei arvestatud, kui kõik alamkomponendid ei olnud fikseeritud.
Probleem komponentide asendamisel
Kui koostus asendatud detailil olid kustutamata seosed, võis Alibre kuvada veateate.
Tumeda režiimi nähtavus
Tekst Design Exploreris funktsiooni „Muuda siin” kasutamisel tumedas režiimis oli loetamatu.
Hangumine, kui detailid on loodud uuema Alibre versiooniga
Koostude avamine, mille komponent on salvestatud Alibre Designi uuemas versioonis, põhjustab rakenduse hangumise.
Parandatud vead lehtmetalliga seoses
Crash on Unbend
Application crashes during Unbend and Flat Pattern operations for some models that were created by converting imported parts to SMP
Failed Flange
Flange on a specific edge of a non rectangular Contour Flange fails, but works when additional edges are added to the feature
Incorrect Corner Relief
Incorrect corner relief created with ‘Trim side bends’ option results in Unbend operation to fail in some cases
Flange Compute Speed
Flange operation takes a long time to compute in SMP file that has around 300 flanges
Object Reference Error
Object reference error on editing a child flange of Contour Flange soon after opening a saved part
Failed Flanged on Lofted Flanges
Flange feature build atop Lofted Flange feature fail when alignment type is changed
Miter Regeneration Failure
Miter generation fails after regenerate (F5) in some situations
Object Reference Error When Closing Sketch Bend
Cancelling a Sketch Bend dialog without drawing the bend line throws “Object reference error” exception
Small Miter Corner Gaps
Failure to flatten and hang AD if mitre corner gap is too small
Edge Selection Lost
Edge selection lost after entering a formula for wdth offset and exiting the field using TAB key in Flange dialog
Object Reference Error
Object reference error when trying to explode a multi edge flange from right click menu in the DE when edit flange dialog is in open state
Reverse Bend Checkbox
Reverse Bend direction checkbox option is not available when editing a Flange feature
Reverse bend behavior
Reverse bend direction option doesn’t work correctly when flanges in question were created with miter option on
Dimple Failure
Dimple feature fails with an error after applying a cut in some cases.
Disappearing Bend Centers
Bend Centerlines disappear in some situations when a drawing of a Flat pattern is reprojected after a flange is edited
PDM
API tugi mõnedele funktsioonidele
Lisatud API tugi PDM-ile. Lisatud uus näidisprogramm API kasutamise demonstreerimiseks.
Andmete migreerimise viga pikkade failinimede korral
Andmete migreerimise tööriistas tekib veateade assembly-faili migreerimisel, kui koostu osade nimed ja kaustateed on väga pikad.
Aeglased eelvaated
Eelvaadete kuvamine PDM Browseri Versions vahekaardil on aeglane, kui failid ei ole lokaalselt vahemällu salvestatud.
Mõningaid alamkaustu ei kuvata PDM Browseris
PDM Browser ei kuva mõnikord pärast värskendamist alamkaustu.
„Delete Permanently” sõnumid
Erinevused kuvatavates teadetes, kui proovida üksust „Delete Permanently” kustutada olukorras, kus sellel on seosed teiste komponentidega.
Serveriühenduse puhastamine pärast migreerimist
Pärast Data Migration Tooli sulgemist oli vajalik serveri litsentsiühenduse kustutamine.
Mõningaid parameetreid ei saa kustutada
Lisatühik atribuudi nime lõpus takistab selle kustutamist.
Mõnede failide avamine ebaõnnestub
Mõningaid eelmistes PDM versioonides salvestatud faile ei õnnestu korrektselt avada.
Migreerimisest pärit väga pikkade failiteedega failid ei pruugi avaneda
Faili, mis migreeriti migratsioonitööriistaga PDM Safe’i, ei saa avada juhul, kui algne fail asus Windowsi failisüsteemis väga sügaval kaustastruktuuris (väga pikk failitee).
Puudus võimalus määrata kasutajanimesid
Server Console ei võimalda kasutajal määrata alternatiivseid kasutajanimesid, kui Server Data Location viitab võrgukettale
Remember username in credentials dialog
Server Console’i kasutajate dialoog peaks võrgupõhiste andmete asukohtade puhul kasutajanime meelde jätma ning pakkuma nuppu „Revert”, et taastada vaikimisi kasutajanimi.
Logifailid
Mõningatel juhtudel pärast failide Safe’i sisseregistreerimist (check-in) raporteeritakse logifailis pikk veateade.
Kuvati vale serveri versioon
“About” aken Serveri vaates näitas valet versiooninumbrit.
